认证：	2001	类型：	膨润土
型号：	8	规格：	-8
商标：	瑞恒	包装：	编织袋
产量：

特性：

⑴具有极高的物理化学性，在水中的分散性，膨胀性及低失水性均优于同类钠基膨润土。

⑵经少量水润湿后，在醇溶液中具有极高的膨胀性，增稠性和悬浮稳定性。

⑶具有一定的湿态、干态粘结性。

⑷使用范围广，可适用水基、醇基以及其它极性溶剂制作的涂料中。

⑸该产品制作的涂料发气量低，触变性及涂挂性能好，涂料粘度稳定，不易沉淀，储存期长。

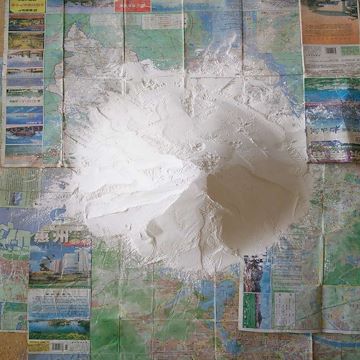

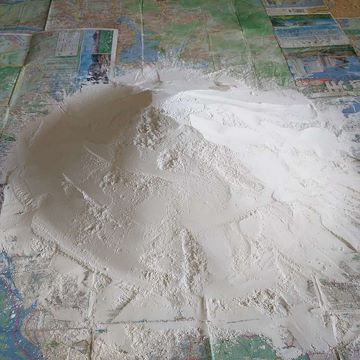

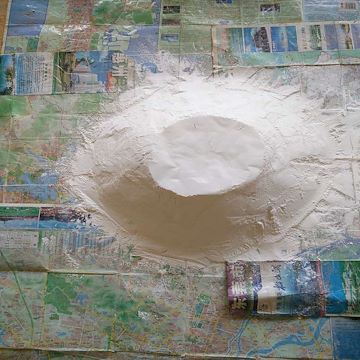

⑹该产品为无毒无味的白色固体粉状，使用方便。

⑺加入量少（根据涂料比重，一般用量1—2%）价格便宜。

用途：

? ? 主要用于各种精密铸造业中醇基涂料悬浮剂、抗夹砂粘结剂及多种陶瓷彩釉涂料中，用作基料的悬浮剂、触变剂、抗沉淀剂。用于乳胶漆等日用化工中，用作悬乳体和膏体的触变剂、乳胶稳定剂、较强极性油溶剂中的增稠剂，还可用作织物上浆料。

锂基膨润土产品使用方法：

⑴锂改性膨润土比水以1：1润湿，充分搅拌均匀，制成均匀的土膏。

⑵加入少量醇溶剂混压，然后加入耐火材料、粘结剂、附加剂、醇溶剂等继续混压成涂料膏。

⑶加入醇溶剂稀释，搅拌均匀成一定粘度的涂料、喷涂或涂刷于型砂表面，2-4min后点火烧干。

⑷做醇基块干涂料时，其加量为耐火材料的2-4%。

应用：

⑴特种铸造用膨润土涂料

涂料基本组成（重量份）： 耐火基材（镁橄榄石或铝矾土粉）100; 多元助熔剂（视耐火基材原有烧结点调节）0.5--2; 锂基膨润土2-3; 活化剂（水和少量甲醇，使锂土溶胀于乙醇中）适量； 溶剂（乙醇或***）适量； 醇溶性树脂（粘结剂）2-3。主要技术指标： 粘度10秒左右（6#粘度杯）； 密度1.67--1.68g/cm3; 悬浮性98%以上（24小时）； 发气性20ml/g800℃； 抗急热开裂性好（400℃电热炉保温2分钟）。该涂料的成本仅为进口涂料的1/5--1/6，使每吨铸件的涂料费用从92元下降到仅14元，涂料也实现了商品化，价格便宜，供应及时。该涂料不仅可应用于推进器铸件的铸造工艺，还可在其它各种中大型铜合金铸件的生产中得到应用，以提高铸件表面质量，降低废品率。

⑵建筑装饰高温涂料

配方：铝矾土 57.05（%）；钾基膨润土 3.35（%）；粘结剂 6.04（%）；助剂 适量 ；水33.56（%）。

将预先制好的钾基膨润土加入一定量的水制成凝膏，放置24小时后，再加入一定量的水和粘结剂，球磨20分钟后再加入耐火骨料和助剂，继续球磨30分钟即得高温涂料。
